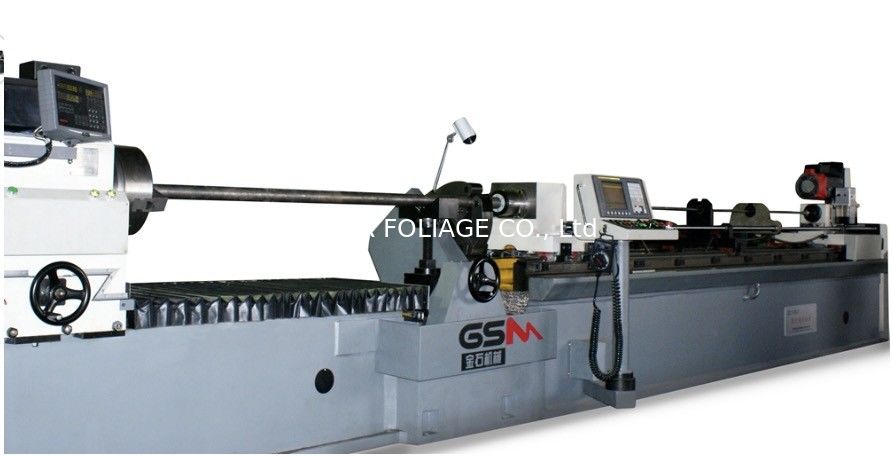

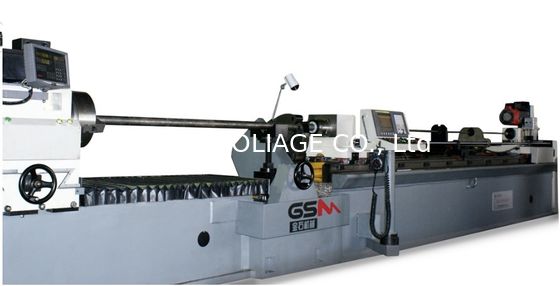

ZK2135E/2500 Μηχανή διάτρησης βαθιάς οπής με περιστροφικές και CNC λειτουργίες ευρετηρίασης

ZK2135E/2500 Μηχανή βαθιάς γεώτρησης με περιστρεφόμενη και CNC λειτουργία ευρετηρίασης του εργασιακού μεγέθους

Μηχανή γεώτρησης βαθιάς τρύπας ZK2135E/2500Το σώμα υποδοχής διαιρείται στο αριστερό μέρος και ως σφραγίδα για το εργασιακό κομμάτι και το δεξί μέρος ως σύστημα τροφοδοσίας του στύλου του τρυπανιού.Η τελική όψη είναι συνδεδεμένη με τις βίδες και τις καρφίτσες. Η υδραυλική γροθιά και το υδραυλικό κέντρο του πλαισίου χρησιμοποιούνται για να σφίξουν το εργασιακό κομμάτι. Τα βασικά μέρη της μηχανής είναι HT300 ακριβής χύτευση.

Χαρακτηριστικά

1. Η μέθοδος επεξεργασίας εισάγεται με τρυπάνι με όπλο (εσωτερικό ψυκτικό πετρέλαιο και εξάλειψη εξωτερικών τσιπ)

2. Το σύστημα ελέγχου CNC εισάγεται με το εμπορικό σήμα FUNAC.

3. Το σπινθήρα τρύπησηςΕπικεφαλήςΗ περιστροφή είναι ρυθμισμένη με συχνότητα.

4. Το εργασιακό κομμάτι στερεώνεται με υδραυλικό τσουκάλι και κεντρικό πλαίσιο.

5. Το μηχάνημα είναι ικανό να τρυπήσει συγκεντρωτική τρύπα, εκκεντρική τρύπα και τρύπα δεικτικοποίησης.

Κύρια παράμετρος

Ικανότητα γεωτρήσεων

1. Αριθμός σπινθήρα:1 PCS

2. Περιοχή διαμέτρου γεώτρησης:φ5Επικεφαλήςφ35 mm

3. Μέγιστο βάθος γεώτρησης:2500χμ

4. Περιοχή διαμέτρου κομματιού:φ270 mm· φ500 mm

5. Μέγιστο μήκος του εργασιακού υλικού:2500χμ

6. Μαξ. Εκκεντρικό: φ270 mm· φ500 mm

Ταχύτητα γεώτρησης

1. Μέγιστη περιστροφική ταχύτητα του τρυπανιού:5500 στροφές/min

2.Πεδίο ταχύτητας τροφοδότησης:≤ 1500 mm/min

3.Γρήγορη κίνηση ταχύτητα ≤ 2000 mm/min

Ακριβότητα γεωτρήσεις

1. Διάταξη:≤1,0/1000 βάθος γεώτρησης(αναλογία μήκους προς διάμετρο ≤ 100)

2. Ακριβότητα διαστάσεων:ΙΤ7ΕπικεφαλήςIT10

3. Ακατέργαστη:Ρα0.8ΕπικεφαλήςΡα3.2

Δύναμη μηχανής

1. Δύναμη του κινητήρα βυθού του τρυπαντήρα:5.5 KW

2. Δύναμη του περιστρεφόμενου κινητήρα και του κινητήρα ιντεξοποίησης του εργασιακού υλικού:2.2 KW

3. Αεροπορικός κινητήρας αντλίας:5

4. Δύναμη κινητήρα τροφοδοσίας:10,8 KW

5. Δύναμη της μηχανής ψύξης πετρελαίου:20,8 KW

6.Συνολική ισχύς:28KW

Υδραυλικό σύστημα

1. Μέγιστη ροή: 110 L/Min

2. Μέγιστη πίεση:12 MPa

3. Ακρίβεια φίλτρου:20 μμ

4- Ναι.Δυνατότητα δεξαμενής πετρελαίου:1360 Α

Βασικές διαστάσεις και βάρος

1. Περιοχή εδάφους:(L*W*H) 7800*3200*1500 mm

2. Απόσταση μεταξύ του κέντρου του κορμού της γεώτρησης και του εδάφους:1070 mm

3. Βάρος υδραυλικού συστήματος:2 Τ

4. Βάρος του κύριου κινητήρα:8Τ

Μέρος επεξεργασίας μηχανών

Τυπική εφαρμογή: υδραυλική στήριξη, κύλινδρο, συγκεντρωτικές τρύπες και εκκεντρικές τρύπες μερών άξονα.
