Max. Flow: | 450 L/Min | Max. Pressure: | 5 MPa |
---|---|---|---|
Filter Accuracy: | 20 um | Oil Tank Capacity: | 2400 L |
Skewness: | ≤1.0/1000 | Dimensional Accuracy: | ≤IT12 |
Roughness: | ≤Ra3.2 | Indexing Accuracy: | ±1′ |
Rotary Accuracy: | ±3′ | Power of Drill Stem Motor: | 37 KW |

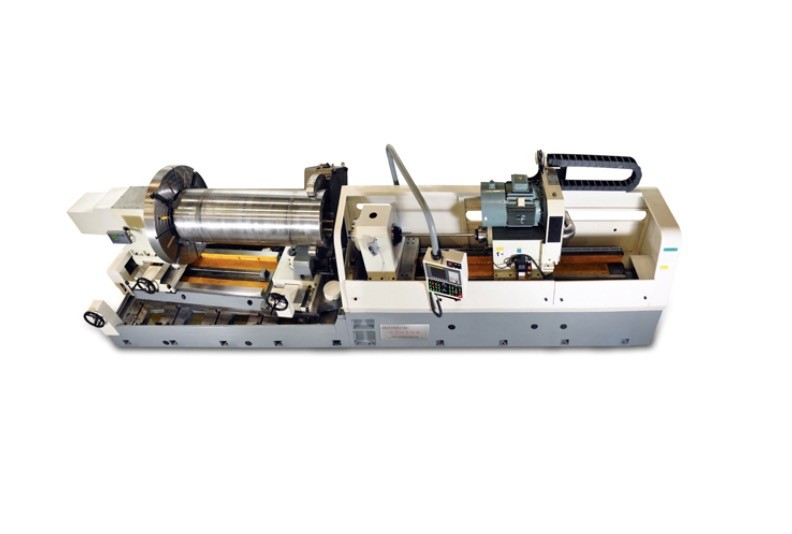

Μηχανή βαθιάς γεώτρησης BTA ZK21150*D/1500
Η επεξεργασία χρησιμοποιεί μεθοδολογία BTA (εσωτερική αφαίρεση τσιπ) με τη χρήση ενός συστήματος FANUC OI Mate TC CNC.που ελέγχεται με ρυθμιστή ταχύτητας μεταβλητής συχνότηταςΤο σπινδύλιο του εργασιακού τμήματος διαθέτει δείκτη CNC και είναι κλειδωτό κατά τη διάρκεια των εργασιών γεώτρησης.που είναι συνδυασμένα με υδραυλικούς μηχανισμούς συμπίεσης (συμπεριλαμβανομένου υδραυλικού ελαστικού και κεντρικού πλαισίου), διευκολύνει την ακριβή γεώτρηση συγκεντρωτικών και δεικτικών οπών.
Ικανότητα γεωτρήσεων
1Αριθμός σπινδύλων: 1 PCS
2Διάμετρος τρύπωσης εύρος: φ40·φ80 mm διάμετρος τρύπας φ150 mm
3Μέγιστο βάθος γεώτρησης 1500 mm
4Μέγιστο εύρος μήκους σύσφιξης:2000 mm
5. Μέγιστη διάμετρος σφραγίδας: φ1250 mm Διαμετρία σφραγίδας του κεντρικού πλαισίου: φ100·320 mm· φ300·680 mm
6.Απόσταση κίνησης υδραυλικής κεφαλής: 300 mm
7Διάμετρος τρύπας: φ600 mm
Ταχύτητα γεώτρησης
1Μέγιστη περιστροφική ταχύτητα του βυθού: 650 στροφές/λεπτο.
2Περιοχή ταχύτητας τροφοδοσίας: ≤ 200 mm/min
3. Γρήγορη ταχύτητα κίνησης ≤ 2000 mm/min
Ακριβότητα γεωτρήσεις
1Διάστρωση: ≤1,0/1000 (σύνδεση μήκους προς διάμετρο <100)
2Ακριβότητα διαστάσεων: ≤ IT12
3. Ακατέργαστη: ≤Ra3.2
4. Ακριβότητα δείκτη: ±1′
5. Ακριβότητα περιστροφής: ±3′
Δύναμη μηχανής
1Δύναμη του κινητήρα βρύσης: 37 KW
2Δύναμη ψύξης με λάδι:3.5 KW
3- Μηχανή αντλίας πετρελαίου: 2 × 18,5 kW (διπλή ομάδα αντλίας)
4Δύναμη κινητήρα τροφοδοσίας:2.5 KW
5Δύναμη κινητήρα εξυπηρέτησης: 2.5KW
Υδραυλικό σύστημα
1Μέγιστη ροή: 450 λίτρα/λεπτο
2Μέγιστη πίεση: 5 MPa
3. Ακρίβεια φίλτρου:20 μμ
4.Κατάσταση δεξαμενής πετρελαίου: 2400 λίτρα
Βασικές διαστάσεις και βάρος
1- Περιοχή εδάφους: 7000×3500×2250mm
2- Απόσταση μεταξύ κέντρου βυθού και εδάφους: 1600 mm
3Βάρος του κύριου κινητήρα: 16 τόνους
4. βάρος του υδραυλικού συστήματος: 3 τόνους
