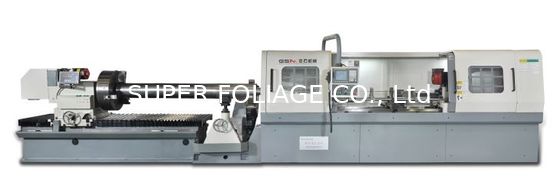

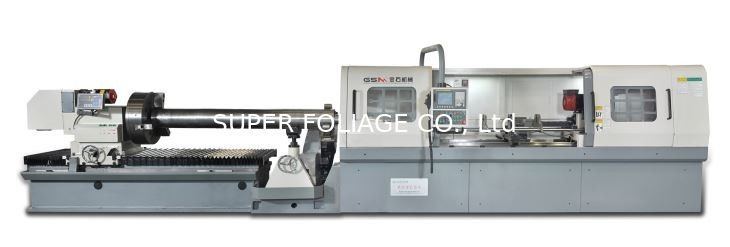

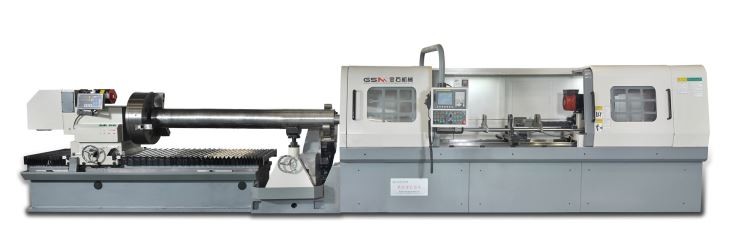

ZK2135E/2500 Μηχανή βαθιάς τρύπωσης με περιστροφικό & CNC δείκτη σπινδέλου

ZK2135E/2500 Μηχανή Διάτρησης Βαθιάς Οπής με Περιστροφική & CNC Δείκτη Ατράκτου

Η μηχανή διάτρησης βαθιάς οπής ZK2135E/2500 διαθέτει προηγμένες δυνατότητες, συμπεριλαμβανομένης της τεχνολογίας διάτρησης με εσωτερικό ψυκτικό λάδι και εξωτερική απομάκρυνση τσιπ. Είναι εξοπλισμένη με σύστημα ελέγχου CNC της μάρκας FANUC και περιστροφική άτρακτο διάτρησης με ρύθμιση συχνότητας. Το τεμάχιο εργασίας συγκρατείται με ασφάλεια χρησιμοποιώντας υδραυλικό τσοκ και κεντρικό πλαίσιο, επιτρέποντας στο μηχάνημα να εκτελεί λειτουργίες διάτρησης οπών ομόκεντρων, εκκεντρικών και δεικτών με μεγάλη ακρίβεια.

Κύρια Παράμετρος

Δυνατότητα Διάτρησης

1. Αριθμός Ατράκτου: 1 ΤΕΜ

2. Εύρος Διαμέτρου Διάτρησης: φ5～φ35 mm

3. Μέγιστο Βάθος Διάτρησης: 2500 mm

4. Εύρος Διαμέτρου Τεμαχίου Εργασίας: φ270 mm; φ500 mm

5. Μέγιστο Μήκος Τεμαχίου Εργασίας: 2500 mm

6. Μέγιστη Εκκεντρικότητα: φ270 mm; φ500 mm

Ταχύτητα Διάτρησης

1. Μέγιστη Ταχύτητα Περιστροφής Στελέχους Τρυπανιού: 5500 σ.α.λ.

2. Εύρος Ταχύτητας Τροφοδοσίας: ≤1500 mm/min

3. Ταχύτητα Γρήγορης Κίνησης ≤2000 mm/min

Ακρίβεια Διάτρησης

1. Λοξότητα: ≤1.0/1000 βάθος διάτρησης(αναλογία μήκους προς διάμετρο≤100)

2. Ακρίβεια Διαστάσεων: IT7～IT10

3. Τραχύτητα: Ra0.8～Ra3.2

Ισχύς Μηχανής

1. Ισχύς Κινητήρα Στελέχους Τρυπανιού: 5.5 KW

2. Ισχύς Κινητήρα Περιστροφής και Δείκτη Τεμαχίου Εργασίας: 2.2 KW

3. Κινητήρας Αντλίας Λαδιού: 2×5.5

4. Ισχύς Κινητήρα Τροφοδοσίας: 1.8 KW

5. Ισχύς Μηχανής Ψύξης Λαδιού: 2.8 KW

6. Συνολική Ισχύς: 28KW

Υδραυλικό Σύστημα

1. Μέγιστη Ροή: 110 L/Min

2. Μέγιστη Πίεση: 12 MPa

3. Ακρίβεια Φίλτρου: 20 um

4．Χωρητικότητα Δεξαμενής Λαδιού: 1360 L

Βασική Διάσταση & Βάρος

1. Επιφάνεια:(Μ*Π*Υ) 7800*3200*1500 mm

2. Απόσταση μεταξύ του Κέντρου του Στελέχους Τρυπανιού και του Εδάφους: 1070 mm

3. Βάρος Υδραυλικού Συστήματος: 2 T

4. Βάρος Κύριας Μηχανής: 8 T
