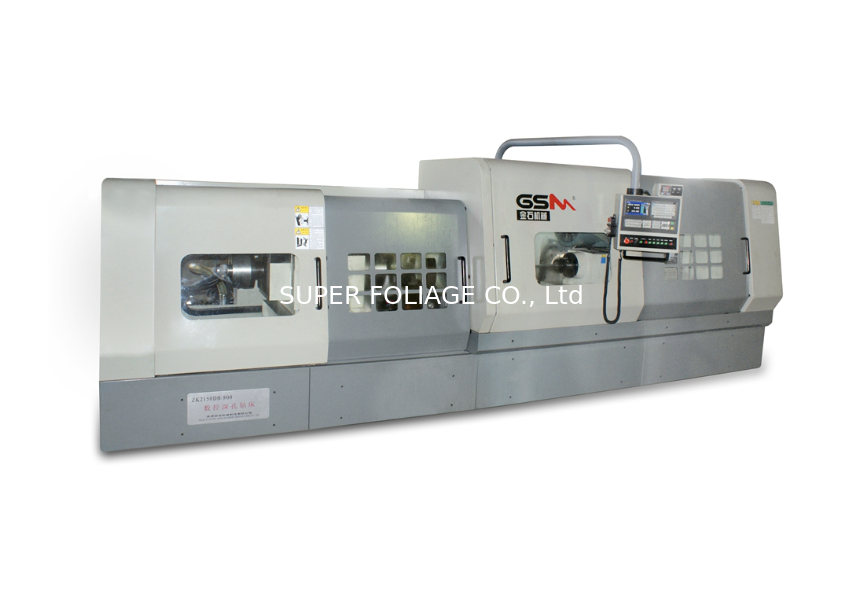

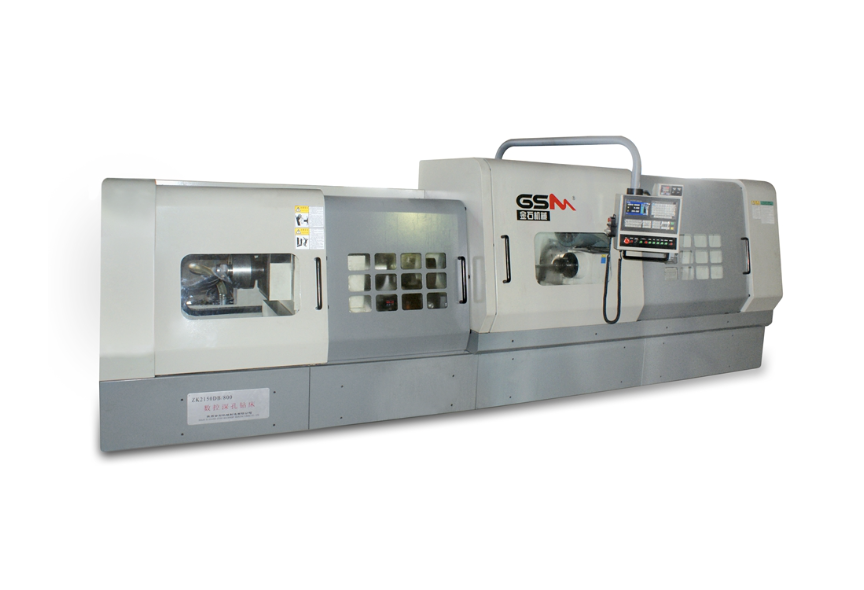

Μηχανή διάτρησης βαθιάς οπής BTA ZK2180*DB/1500

Μηχανή διάτρησης βαθιάς οπής BTA ZK2180*DB/1500

Μέθοδος Επεξεργασίας: BTA, εσωτερική αφαίρεση τσιπ Σύστημα CNC: FANUC OI Mate TC / GSK980TDC (Προαιρετικό) Στέλεχος τρυπανιού: περιστροφικό και τροφοδοσία, ρύθμιση ταχύτητας συχνότητας Άτρακτος τεμαχίου: περιστροφικός στην ονομαστική ταχύτητα
Οδηγός Χιτώνας: υδραυλική κίνηση
Σύσφιξη: υδραυλικό τσοκ; υδραυλικό κεντρικό πλαίσιο

Δυνατότητα Διάτρησης
1. Αριθμός Ατράκτου: 1 ΤΕΜ
2. Εύρος Διαμέτρου Διάτρησης: φ40～φ80 mm
3. Μέγιστο Βάθος Διάτρησης: 1500 mm
4. Μέγιστη Διάμετρος Τεμαχίου: φ320 mm; φ500 mm 5. Διάμετρος Σύσφιξης Κεντρικού Πλαισίου: φ270 mm; φ500 mm
6. Μέγιστο Μήκος Τεμαχίου: 1500mm
Ταχύτητα Διάτρησης
1. Μέγιστη Περιστροφική Ταχύτητα Στελέχους Τρυπανιού: 750 σ.α.λ.
2. Περιστροφική Ταχύτητα Τεμαχίου: 31.5 σ.α.λ.
3. Εύρος Ταχύτητας Τροφοδοσίας: ≤1500 mm/min
4. Ταχύτητα Γρήγορης Κίνησης ≤2000 mm/min
Ακρίβεια Διάτρησης
1. Πλάγια απόκλιση: ≤1.0/1000 (αναλογία μήκους προς διάμετρο <100)
2. Ακρίβεια Διαστάσεων: IT8～IT11
3. Τραχύτητα: Ra1.6～Ra3.2
Ισχύς Μηχανής
1. Ισχύς Κινητήρα Στελέχους Τρυπανιού: 30 KW
2. Περιστροφική Ισχύς Τεμαχίου: 3.0 KW
3. Ισχύς Ψύξης Λαδιού: 0.8 KW
4. Κινητήρας Αντλίας Λαδιού: 15.0+11.0 KW (διπλή ομάδα αντλιών)
5. Ισχύς Κινητήρα Τροφοδοσίας: 3.5 KW 22 M.N
6. Συνολική Ισχύς: 65KW
Υδραυλικό Σύστημα
1. Μέγιστη Ροή: 300 L/Min
2. Μέγιστη Πίεση: 5 MPa
3. Ακρίβεια Φίλτρου: 20 um
4．Χωρητικότητα Δεξαμενής Λαδιού: 1360 L
Βασική Διάσταση & Βάρος
1. Εμβαδόν: 6500×3000×1800mm
2. Απόσταση μεταξύ του Κέντρου του Στελέχους Τρυπανιού και του Εδάφους: 1070mm
3. Βάρος Κύριας Μηχανής: 7.5 T
4. Βάρος Υδραυλικού Συστήματος: 2.5 T
